Raymond molino de rodillos
- Capacidad de procesamiento: 0.2-50 t/h
- Tamaño máximo de alimentación: 35mm
- Finura del producto: 80-325Mesh
- Rango de aplicación: Barita, cuarzo, feldespato, calcita, talco, mica, fluorita, apatita, yeso, piedra caliza, dolomita, diatomita, Suelo de cerámica, barro, marmol, granito, cenizas volantes, caolín, carbonato de calcio, escorias, bauxita, vidrio, etc.
Visión general

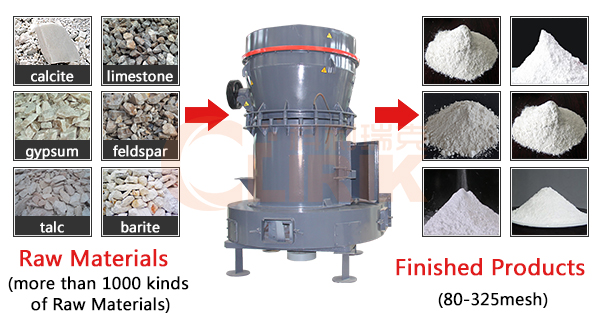

La manipulación de materiales de Raymond molino de rodillos:
Raymond molino de rodillos, también llamado Raymond grinding mill.Es adecuado para la producción de polvo de minerales, químicos, la construcción y otras industrias.
Raymond molino de rodillos es adecuado para la molienda de todo tipo de materiales cuya dureza de Moh es inferior al 9,3, tales como el carbonato de calcio, barita, calcita, dolomita, piedra caliza, caolín, bentonita, mármol, yeso, arcilla, cuarzo, feldespato, talco, fluorita, arcilla, barro blanco, mica, vidrio, material refractario,Total de alrededor de 1000 tipos de materiales.
Estructura interna y principio de funcionamiento de Raymond molino de rodillos:
La configuración estándar de Raymond molino consiste en la unidad principal, clasificador de polvo, colector del ciclón, polvo, polvo limpiador, soplador, gabinete de control motor y tuberías.Los accesorios opcionales incluyen trituradora, elevador de cangilones, alimentador.
Los materiales son triturados por la trituradora de mandibula grande para los tamaños de partícula, y llevado por el elevador de cangilones a la tolva de almacenamiento, y son alimentados uniformemente y continuamente por el alimentador vibratorio en la unidad principal para la molienda.El molido en polvo son llevados por la corriente de aire desde el soplador para el * classifier para clasificarse, las partículas que cumplan la finura entre ciclón colector a través de la pipa, y están separados y recogidos.Ellos son dados de alta en la válvula de descarga para convertirse en productos acabados, el flujo de aire es aspirado por el soplador por tubería de retorno en la cima del ciclón colector.Todo el flujo de aire es un sistema de sellado de la circulacion, y se distribuye bajo presión de aire positiva y negativa.
Beneficio
Beneficio de Raymond molino de rodillos
1. Ertical estructura, así que tiene la pequeña huella, fuerte sistema.
2. En comparación con otros molinos, molino de Raymond tiene una alta tasa de aprobación - 99%.
3.Tamaño de partícula: 80-325mesh ajustable
4. El principal dispositivo de accionamiento de la caja de engranajes de Raymond molino adopta hermético y la polea de la correa, la transmisión es estable y la operación es confiable.
5. Componentes importantes son de piezas de fundicion de alta calidad y perfiles, garantizando la durabilidad de todo el equipo.
6. El control centralizado se utiliza en el sistema eléctrico, el molino puede realizar la operacion sin tripulacion, y el mantenimiento es conveniente.
Presupuesto
Especificaciones de Raymond molino de rodillos:
|
|
Roller |
Ring |
Alimentación
Tamaño
(mm) |
Terminado
Tamaño
(mm) |
Motor
Polvo
(kW) |
Capacidad
(T / h) |
En general
Dimensión
(mm) |
|||
|
Cantidad
(pieza) |
Diámetro (mm) |
Altura
(mm) |
Innerdiameter
(mm) |
Altura
(mm) |
||||||
|
YGM7815 |
3 |
260 |
150 |
780 |
150 |
15 |
0.613-0.033 |
35.7 |
1--3 |
4300*3500*5100 |
|
YGM8314 |
3 |
270 |
140 |
830 |
140 |
20 |
0.613-0.033 |
48 |
1.2-4.6 |
5300*4100*5200 |
|
YGM9517 |
4 |
310 |
170 |
950 |
170 |
25 |
0.613-0.033 |
79.5 |
2.1-5.6 |
7100*5900*7900 |
|
YGM4121 |
5 |
410 |
210 |
1280 |
210 |
30 |
0.613-0.033 |
157.5 |
2.8-10.5 |
9200*7250*9700 |
|
MTM1600 |
6 |
440 |
270 |
1600 |
270 |
35 |
0.613-0.033 |
275 |
5--20 |
12550*5700*8350 |
NOTA: esta especificación es solo referencia, cualquier cambio está sujeto a los productos.
